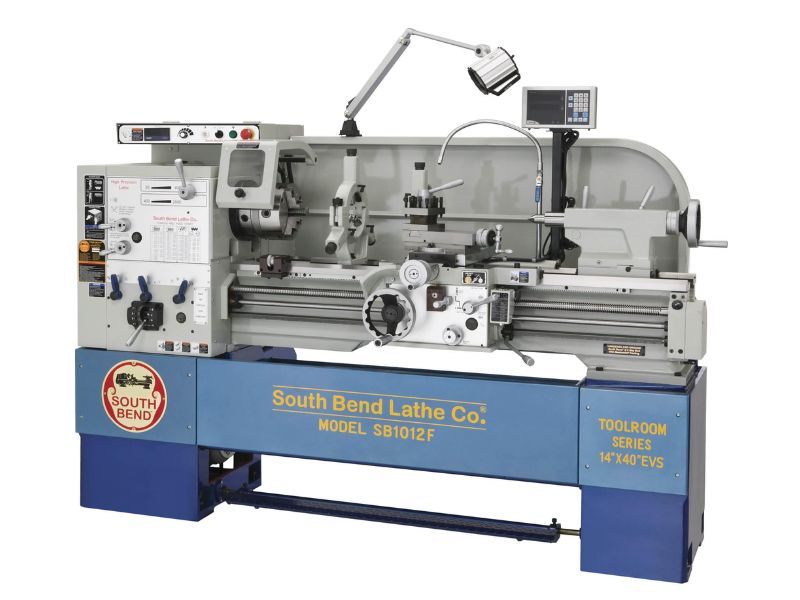

Torno para metal de 14" x 40" con velocidad variable electrónica y visualizador digital de posición FAGOR SB1012F

Torno South Bend SB1012F de 14" x 40" con velocidad variable electrónica y visualizador digital de posición FAGOR.

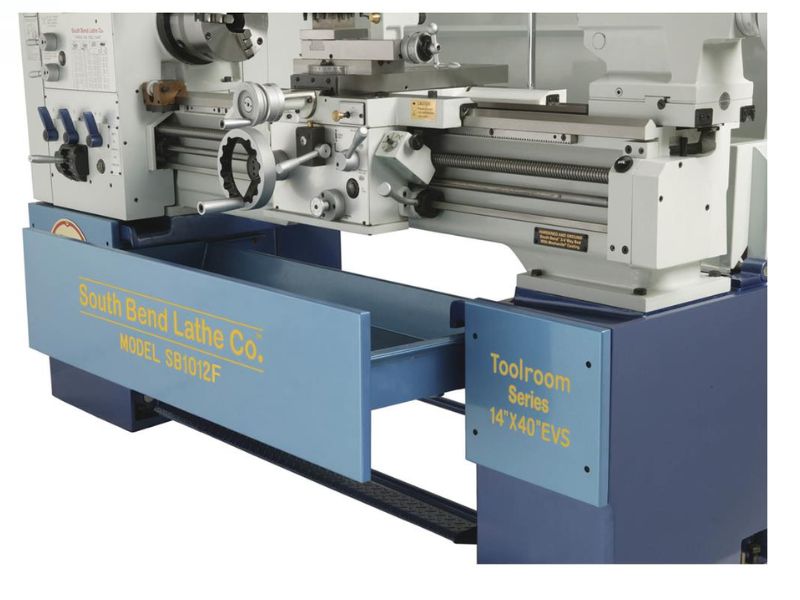

Torno de taller EVS SB1012F de 14" x 40"

Para cuando el control electrónico de velocidad variable (EVS) sea el requisito mínimo de su taller de herramientas.

Equipado con todas las funciones esenciales y piezas de alta precisión, el torno para taller EVS SB1012F de 14" x 40" destaca por su capacidad para fabricar matrices, herramientas de precisión, plantillas y dispositivos de fijación.

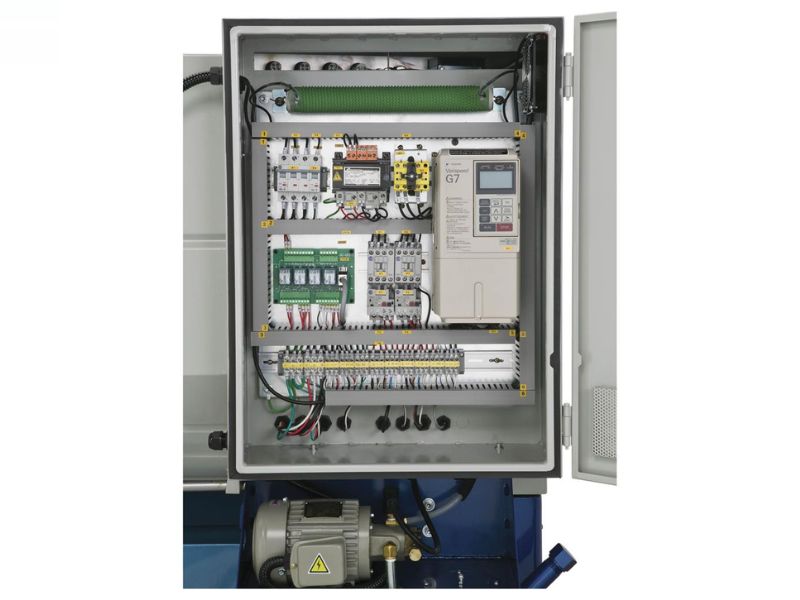

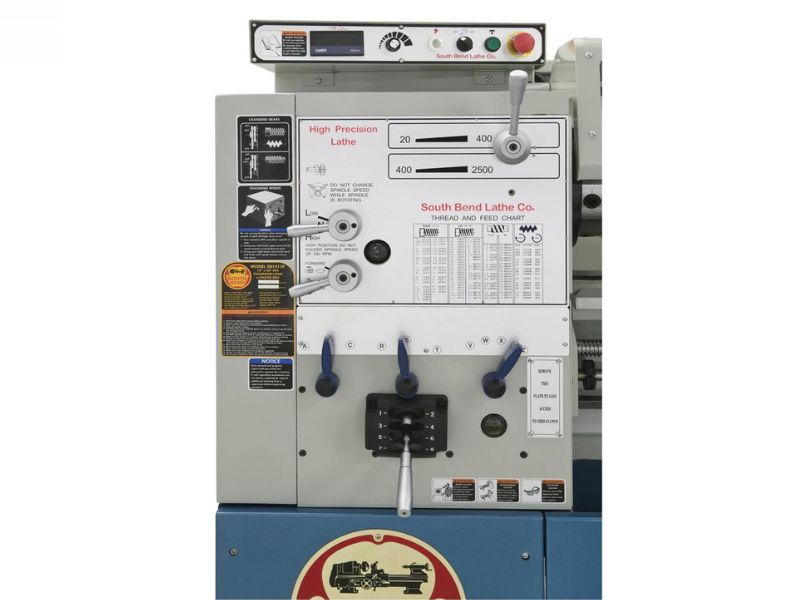

Incorpora un control de husillo EVS (velocidad variable electrónica), que permite al operador ajustar rápidamente la velocidad exacta del husillo dentro del rango disponible de 20 a 2500 RPM.

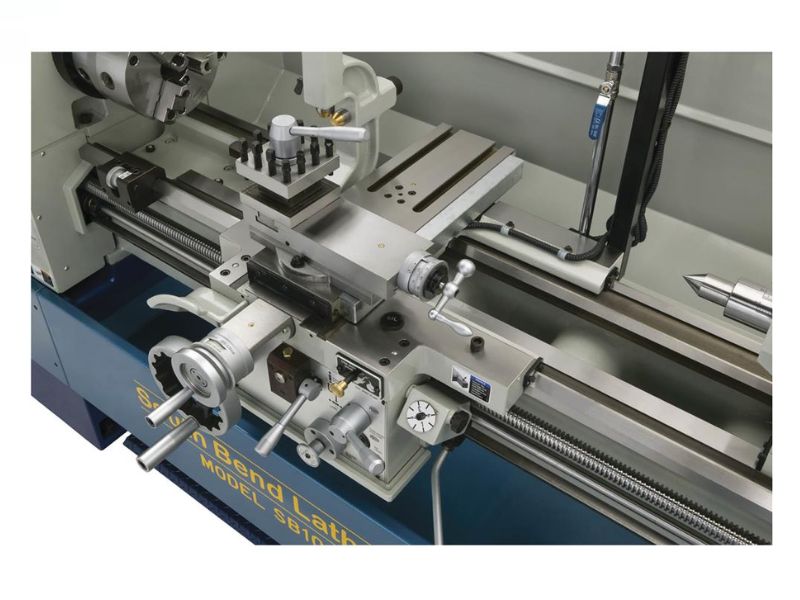

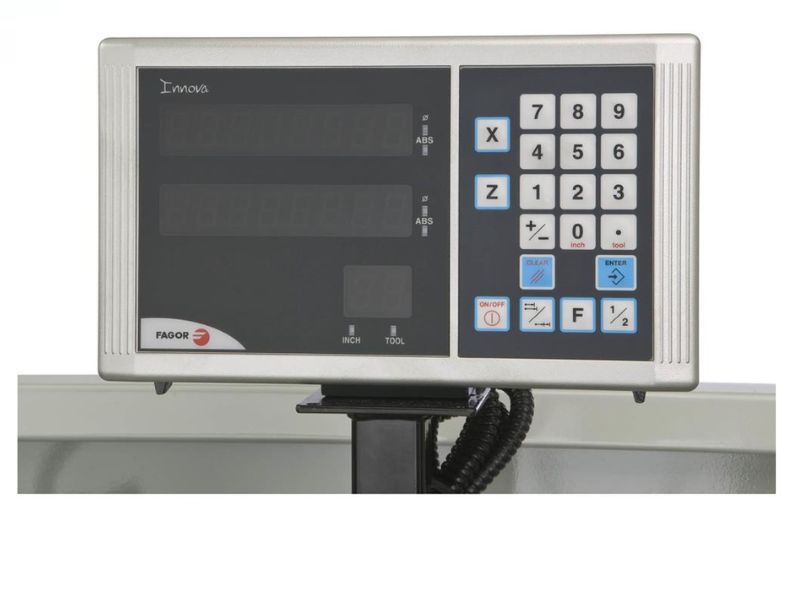

Un lector digital de imágenes Fagor permite leer cómodamente la posición del carro o del movimiento del carro transversal.

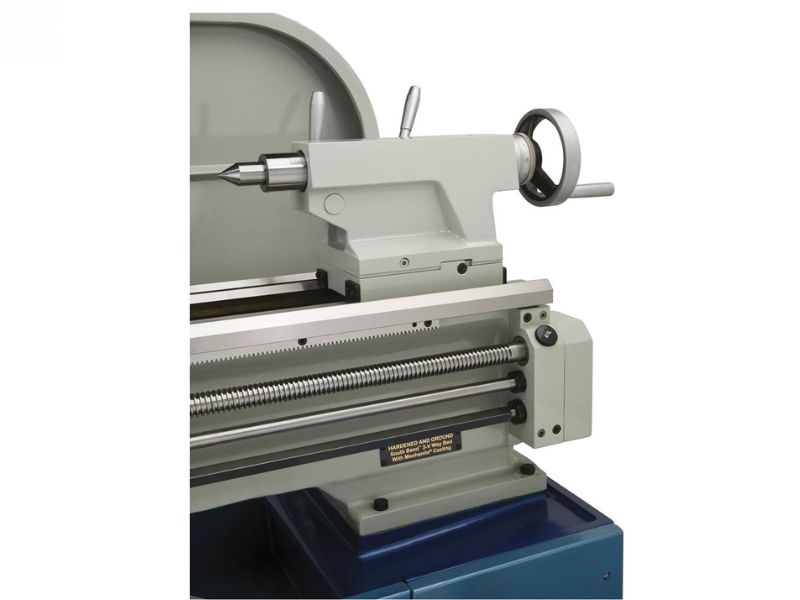

La bancada de la SB1012F está construida con piezas fundidas de Meehanite® que han sido endurecidas por inducción y rectificadas con el diseño prismático tradicional de 3 V.

El manual del SB1012F fue redactado por nuestro Departamento de Documentación en Estados Unidos y está repleto de información útil. Este manual completo y de fácil lectura facilita el montaje y el mantenimiento del torno.

El equipo de soporte técnico de South Bend tiene su sede en los Estados Unidos.

ESPECIFICACIONES:

• Fuente de alimentación requerida: circuito de 220 V, trifásico, mín. 20 A
• Motor del husillo: 5 HP, 220 V
• Motor de la bomba de aceite: 1/4 HP
• Motor de la bomba de refrigerante: 1/8 HP
• Giro sobre la cama: 14,17"
• Distancia de swing sobre el hueco: 20,98"
• Columpio sobre tobogán transversal: 8,38"
• Recorrido del deslizamiento transversal: 9,25"
• Recorrido compuesto de 5,10"
• Distancia entre centros: 40,00"
• Diámetro del husillo: 2,0625"
• Velocidades del husillo: Variable, 20–2500 RPM
• Cono del husillo: MT#6
• Conicidad del contrapunto: MT#4
• Recorrido del husillo del contrapunto: 6,00"
• Rosca en pulgadas: (45) 2 a 72 TPI
• Roscas métricas: (39) 0,20 a 14,00 mm
• Pasos modulares: (18) 0,30 a 3,5 MP
• Pasos diametrales: (21) 8 a 44,00 DP
• Rango longitudinal: (17) 0,002 a 0,067 IPR
• Rango transversal: (17) 0,001 a 0,034 IPR
• Dimensiones: 82" x 19-1/2"
• Dimensiones generales: 91-1/2" de ancho x 39-1/2" de profundidad x 59" de alto
• Peso aproximado de envío: 3086 libras

CARACTERÍSTICAS:

• Indicador digital de posición (DRO) de 2 ejes Fagor
• Fundición de Meehanite®
• Controles Allen-Bradley®
• Protector de seguridad del mandril con interruptor de apagado automático.
• Sistema completo de reciclaje de refrigerante
• Tope del carro micrométrico
• rodamientos de husillo japoneses
• Mandril de desplazamiento de 3 mordazas de 8" con placa D1-6
• Mandril industrial de 4 mordazas de 10" D1-6
• placa frontal de 12"
